板卡概述

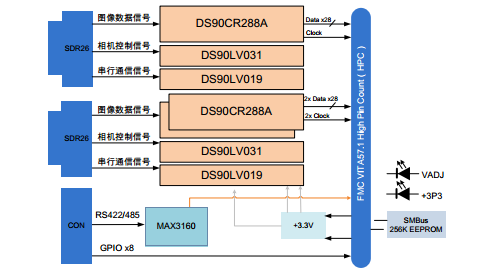

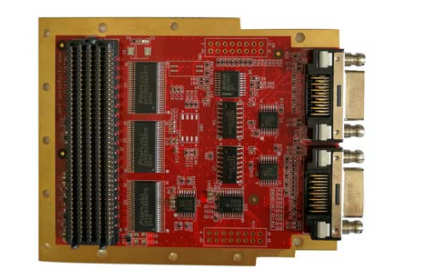

 FMC201 是一款基于 FMC 接口标准的 1 路 CameraLink Full模式（或者 2 路 CameraLink Base 模式）采集 FMC 子卡模块，该模块具有 2 个 CameraLink 端口（SDR，26PIN），可通过硬件配置成 1路 Full 输入或者 2 路 Base 模式输入，CameraLink 接口支持 80Bit Deca 模式（即 Full Plus 模式）。

 该模块专门为 FMC 夹层卡设计，通过搭配不同的 FMC 载卡，可快速搭建起基于 CameraLink 视频接口的影像分析验证平台。可广泛应用于教学科研和高端视频图像产品的研制。

软件支持

 可选集成板级软件开发包（BSP）：

  底层接口驱动：CameraLink 接口、DVI 接口；

  板级互联接口驱动；

 可根据客户需求提供定制化算法与系统集成：

应用范围

 CameraLink 影像分析；

 高清视频传输与处理；

 医学影像分析处理；

订购信息

 产品型号 产品描述

 1 路 CameraLink Full/2 路 CameraLink Base 输入 FMC

技术指标

 图像接口性能：

 支持 2 路 CameraLink Base 数字相机输入；

 支持 1 路 CameraLink Full 模式输入；

 支持 80bit Deca（Full Plus）模式，传输带宽 850MByte/s；

  2 个 SDR26 连接器，型号为 FR；

  CameraLink 三种方式通过硬件配置选择；

  CameraLink 接收芯片型号为：DS90CR288A；

  CameraLink 接收芯片的时钟为 85MHz；

 FMC 接口指标：

  标准 FMC 子卡，符合 VITA57.1 规范；

  板卡尺寸：84.1 x 69 mm，增强型导冷框架；

 FMC 连接器型号：ASP-；

 板卡采用+3.3V 供电；

 CameraLink 的 3 组信号线 X/Y/Z 等长设计；

 支持 IIC 接口； 其它接口：

 1 个 RS422/RS485/RS232 多协议接口；

 8 个 GPIO 输入/输出；

 8 个 LED 指示灯；

 物理与电气特征

  板卡尺寸：84.1 x 69mm

 板卡供电：0.5A max@+3.3V（±5%）

 散热方式：自然风冷散热

 环境特征

 工作温度：-40°~﹢85°C；

  存储温度：-55°~﹢125°C；

  工作湿度：5%~95%，非凝结
