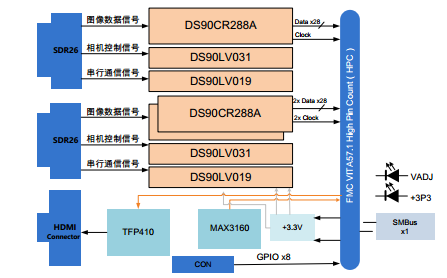

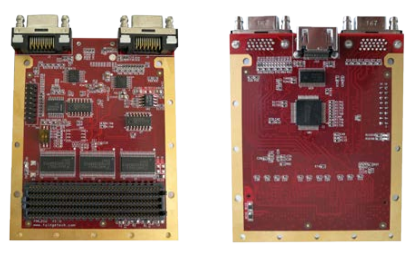

FMC202 是一款基于 FMC 接口标准的 1 路 CameraLink Full模式（或者 2 路 CameraLink Base 模式）采集、1 路 HDMI（DVI）视频输出的子卡模块，该模块具有 2 个 CameraLink 端口（SDR，26PIN），可通过硬件配置成 1 路 Full 输入或者 2 路 Base 模式输入，CameraLink 接口支持 80Bit Deca 模式（即 Full Plus 模式）。该模块支持 1 路 DVI 视频输出（HDMI 连接器），支持 1080P 分辨率。

 该模块专门为 FMC 夹层卡设计，通过搭配不同的 FMC 载卡，可快速搭建起基于 CameraLink 视频接口的影像分析验证平台。可广泛应用于教学科研和高端视频图像产品的研制。

软件支持

 可选集成板级软件开发包（BSP）：

  底层接口驱动：CameraLink 接口、DVI 接口；

 板级互联接口驱动；

 可根据客户需求提供定制化算法与系统集成：

应用范围

 CameraLink 影像分析；

 高清视频传输与处理；

 医学影像分析处理；

订购信息

 产品型号 产品描述

 基于 FMC 标准的 1 路 CameraLink Full 输入、1 路 DVI

Product ID：FMC202

技术指标

 图像接口性能：

  支持 2 路 CameraLink Base 数字相机输入；

  支持 1 路 CameraLink Full 模式输入；

  支持 80bit Deca（Full Plus）模式，传输带宽 850MByte/s；

  2 个 SDR26 连接器，型号为 FR；

  支持 1 路 DVI 数字显示输出，支持 1920x1080 分辨率；

  1 个 HDMI 接口，型号为：RLF；

  DVI 驱动芯片：TFP410PAP，像素时钟 165MHz；

 FMC 接口指标：

  标准 FMC 子卡，符合 VITA57.1 规范；

  板卡尺寸：84.1 x 69 mm，增强型导冷框架；

  FMC 连接器型号：ASP-；

  板卡采用+3.3V 供电；

  CameraLink 的 3 组信号线 X/Y/Z 等长设计；

  支持 IIC 接口；

 其它接口：

 1 个 RS422/RS485/RS232 多协议接口；

 8 个 GPIO 输入/输出；

  8 个 LED 指示灯；

 物理与电气特征

  板卡尺寸：84.1 x 69mm

  板卡供电：0.5A max@+3.3V（±5%）

 散热方式：自然风冷散热

 环境特征

  工作温度：-40°~﹢85°C；

  存储温度：-55°~﹢125°C；

  工作湿度：5%~95%，非凝结
